高爐渣處理技術的現狀及發展方向

孔德文,張建良,郭偉行,左海濱,吳小兵

( 北京科技大學冶金與生態工程學院)

摘 要闡述了拉薩法( RASA) 、因巴法( INBA) 、圖拉法( TYNA) 、底濾法( OCP) 等當前高爐渣處理工藝的技術現狀，認為目前的高爐渣處理存在水耗大、爐渣顯熱利用率低和硫化物等污染物排放的問題。擬開發的高爐渣干式粒化工藝能有效解決這些問題，是高爐渣處理利用的發展趨勢。

關鍵詞 高爐渣；處理；熱量；干式粒化

國家“十一五”規劃提出了節能減排的戰略目標，建設資源節約型、環境友好型社會成為工業化、現代化發展戰略的首要任務。作為國家建設的基礎行業，我國鋼鐵行業自20 世紀90 年代以來快速發展。在現代鋼鐵產業中，高爐煉鐵工序能耗約占鋼鐵聯合企業總能耗的60%^［1］，是鋼鐵產業的能耗大戶，其節能減排潛力巨大。而高爐渣作為鋼鐵行業產量最大的副產品，其處理不僅消耗大量能源，同時也排出大量有害物質。另一方面，每煉出1t 生鐵大約產生250 ～300kg 的高爐渣^［2］，按照我國生鐵年產量50000萬t 計算，產渣量達12500 萬t。普通高爐液態爐渣的溫度約在1400℃， 熱焓為1670 ～1880kJ /kg，約為煉鐵工序能耗的4% ～ 10%^［3］，對高爐渣余熱的有效利用，也是鋼鐵行業節能降耗的一種非常有效的措施。因此，對高爐渣的處理工藝研究非常必要。

高爐渣的主要成分是氧化鈣、氧化鎂、三氧化二鋁、二氧化硅，屬于硅酸鹽質材料。在進行急冷處理過程中，熔態爐渣中的絕大部分物質還沒形成穩定的化合物晶體，而是以無定形體或玻璃體的狀態將沒能釋放的熱能轉化為化學能儲存起來，從而具有潛在的化學活性，是優良的水泥摻和料。

1 我國高爐渣處理工藝現狀

目前，我國在生產中應用的高爐渣處理工藝主要是水淬?；に嚭透稍幚砉に?。由于后者資源利用率低并且環境污染較嚴重，一般只在事故處理時使用。水淬?；に嚕褪菍⑷廴跔顟B(tài)的高爐渣置于水中急速冷卻限制其結晶，使其在熱應力作用下?；?。水淬后得到沙粒狀的?；^大部分為非晶態。按脫水方式分為: ( 1)脫水槽法，亦即拉薩( RASA) 法; ( 2) 轉鼓脫水法，包括因巴( INBA) 法和圖拉( TYNA)法; ( 3) 渣池過濾法，亦即底濾( OCP) 法。

1. 1 拉薩法( RASA)

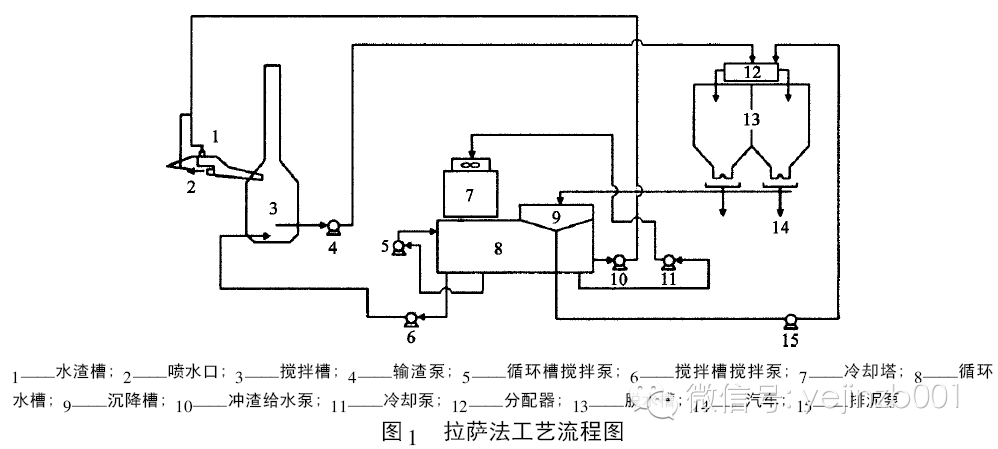

拉薩法水淬渣系統是由日本鋼管公司與英國RASA 貿易公司共同研制成功的( 圖1) ，1967年在日本福山鋼鐵廠1 號高爐( 2004m³) 上首次使用。我國上海寶鋼首次從日本“拉薩商社”引進了這套工藝設備( 包括專利技術) 。其工藝流程是: 高爐渣由渣溝流入沖制箱，與壓力水相遇進行水淬。水淬后的渣漿在粗粒分離槽內濃縮后由渣漿泵送至脫水槽，水渣脫水后外運。脫水槽出水流到沉淀池，沉淀池出水循環使用。該法優點是: 工藝布置靈活，爐渣?；浞?，成品渣含水量低，質量好，沖渣時產生的大量有害氣體經過處理后排空，避免了有害氣體污染車間環境。其缺點是設備復雜，耗電量大，渣泵及運輸管道容易磨損等，現階段很少有新高爐應用拉薩法處理高爐渣。

1. 2 因巴法( INBA)

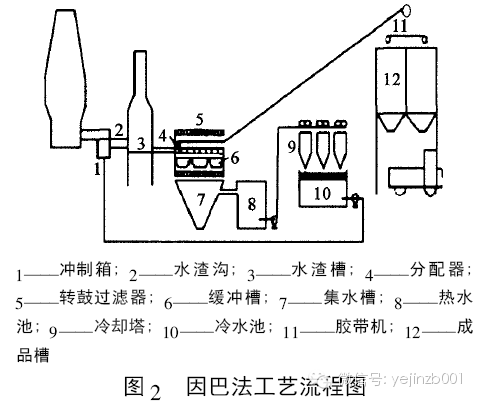

因巴( INBA) 沖渣系統是由比利時ARBED集團開發的( 圖2) ，第一套因巴裝置于1980 年安裝在比利時SIDMAR 廠B 高爐上。因巴沖渣系統在世界鋼鐵企業范圍應用比較廣泛，包括日本的川崎鋼鐵千葉6 號高爐( 4500m³ ) ，法國日產萬噸生鐵的敦刻爾克4 號高爐( 4580m³ ) ，國內的寶鋼、武鋼、馬鋼、鞍鋼、本鋼、太鋼等很多鋼鐵企業都應用因巴工藝處理爐渣。其工藝流程是: 高爐渣由熔渣溝流入沖制箱，經過沖制箱的壓力水沖成水渣進入水渣溝，然后經滾筒過濾器脫水排出。因巴法有熱INBA、冷INBA 和環保型INBA之分。三種INBA 法的爐渣?；⒚撍姆椒ň嗤?，都是使用水淬?；捎棉D(zhuǎn)鼓脫水器脫水，不同之處主要在水系統。熱INBA 只有?；?，熱INBA 粒化水直接循環; 冷INBA ?；到y(tǒng)設有冷卻塔，?；鋮s后再循環; 環保型INBA 水系統分?；屠淠畠蓚€(gè)系統，冷凝水系統主要用來吸收蒸汽、二氧化硫、硫化氫。環保型INBA 與冷、熱INBA 比較，最大的優點是硫的散放量很低，它把硫的成分大都轉移到循環水系統中。

1. 3 圖拉法( TYNA)

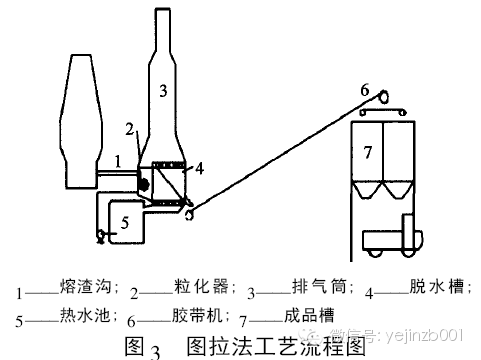

圖拉法水渣處理技術是由俄羅斯國立冶金工廠設計院研制( 圖3) ，在俄羅斯圖拉冶金廠2000m³ 高爐上首次使用。該裝置自投入運行，到目前為止運行狀況良好。該技術在我國首次使用是1997 年唐鋼原1 號高爐易地大修為2560m³高爐時，對應高爐的3 個鐵口，從俄羅斯引進了3 套粒化渣處理設備，于1998 年9 月26 日唐鋼二煉鐵廠2560m³ 高爐建成投產時投入運行。圖拉法渣處理工藝過程主要分為: 爐渣?；?、冷卻; 水渣脫水; 水渣輸送與外運; 沖渣水循環。該工藝設備簡單，安全性高，耗水量小，運行費用低，可以處理含鐵量小于40% 的熔渣，不需要設干渣坑，占地面積小。

1. 4 底濾法( OCP)

高爐熔渣在沖制箱內由多孔噴頭噴出的高壓水進行水淬，水淬渣流經?；郏缓筮M(jìn)入沉渣池，沉渣池中的水渣由抓斗吊抓出堆放于渣場繼續脫水( 圖4) 。沉渣池內的水及懸浮物通過分配渠流入過濾池，過濾池內設有礫石過濾層，過濾后的水經集水管由泵加壓后送入冷卻塔冷卻、循環使用，水量損失由新水補充。其特點是: 機械設備少，施工、操作、維修方便，循環水質好，水渣質量好，沖渣系統可實現100% 循環使用，沒有外排污水，有利于環保。其缺點是占地面積大，系統投資也較大。

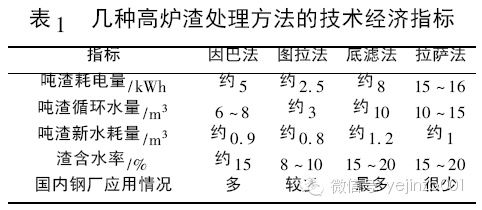

近期，中冶京誠工程技術有限公司發明了一種環保型底濾法高爐渣處理設備，該新型系統能夠?qū)崿F(xiàn)節能、減排、安全生產，徹底改變傳統底濾法占地面積大的弊端，達到了降低建設、運行成本的目的。表1 表示的是上述幾種高爐渣水淬處理方法的主要技術指標。

1. 5 當前高爐渣處理工藝存在的問題

目前我國鋼鐵工業生產中，高爐渣的處理幾乎都是采用水淬法進行。但是應該認識到水淬法渣處理工藝也存在著一些缺點: ( 1) 水耗高。這對于水資源嚴重短缺的國家來說，問題尤為嚴重。( 2) 在水淬渣過程中產生大量的H₂S 和SO_x隨蒸汽進入大氣，造成環境污染。( 3) 沒有回收爐渣顯熱。1450 ～ 1500℃的液態高爐渣極具余熱利用價值，但在國內高爐渣余熱回收率很低，僅為10%左右。( 4) 需干燥處理。高爐水渣含水率高達10% 以上，作為水泥原料時須干燥處理，仍要消耗一定的能源。

如上所述，水渣工藝不但浪費大量的新水資源，而且降低能源的使用效率，同時還帶來了環境污染。我國是世界上第一鋼鐵大國，又是水資源和能源匱乏的國家，因此更迫切的需要新工藝來對高爐渣進行處理。

2 高爐渣處理的發展方向

2. 1 干式?；に?/span>

干式?；に囀窃诓幌男滤那闆r下，利用高爐渣與傳熱介質直接或間接接觸進行高爐渣?；惋@熱回收的工藝^［4］，幾乎沒有有害氣體排出，是一種環境友好型、資源節約型的新式處理工藝。它的明顯優勢是有效回收了高爐渣的顯熱，節約了大量新水，而且得到的渣粒非晶相含量超過95%^［5］，能夠作為制造水泥的優質原料。高爐渣的顯熱回收包括兩個關鍵的操作: 一是高爐渣的?；?，另一個就是熱量的回收。利用空氣回收爐渣的熱量，將熱空氣用作助燃空氣，或通過余熱鍋爐以蒸汽的形式回收熱量。在高爐渣熱量回收的過程中，熔渣的粒化效果影響著熱回收率。熔渣的?；Ч麤Q定了渣粒與換熱介質的換熱效果，渣粒越小其換熱時間越短，換熱效果越好。

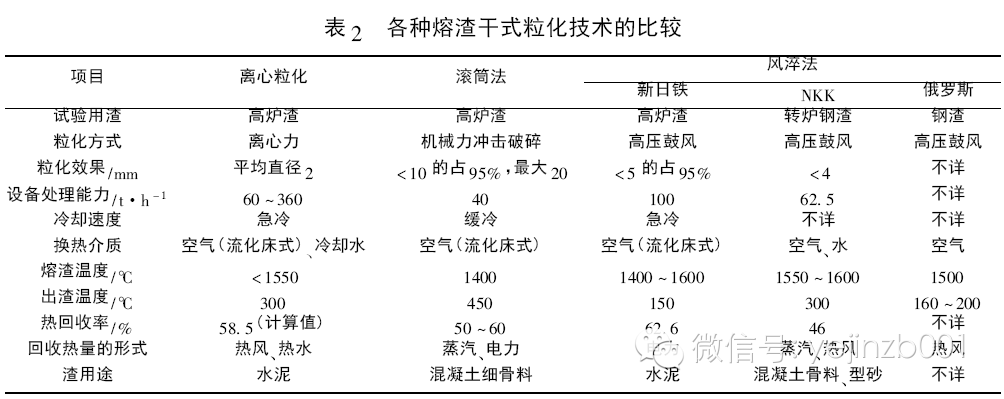

關于高爐渣干式處理方面的研究工作，攀鋼研究院曾于20 世紀80 年代做過一些模擬試驗，這項工作做了部分實驗室的冷態模擬，但沒有進一步深入研究。在國外，自20 世紀70 年代以來，前蘇聯、英國、瑞典、德國、日本、澳大利亞等國就有研究高溫熔渣( 包括高爐渣、鋼渣)干式粒化技術的記錄，有的工藝還進行了工業試驗，但是到目前為止還沒有一種真正實現工業化。進行過工業試驗的干式?；椒ㄓ腥N: 滾筒法、風淬法和離心?；ā１? 是各種熔渣干式?；夹g(shù)的比較。

( 1) 滾筒( 轉鼓) 法

日本住友金屬20 世紀80 年代曾建立了采用滾筒法處理高爐渣，能力為40t /h 的試驗工廠^［6］。方法如下: 當渣流沖擊到旋轉著的單滾筒外表上時被破碎?；?，?；俾涞搅骰采线M(jìn)行熱交換，可以回收50% ～60% 的熔渣顯熱。它得到的產品是混凝土骨料。

( 2) 風淬法

風淬法處理高溫熔渣在日本、德國、瑞典、韓國等國家均有研究。其中，日本在這一方面做的工作比較突出。新日鐵、日本鋼管、川崎制鐵、神戶制鋼、住友金屬和日新制鋼6 家公司從1982 年開始在新日鐵名古屋3 號高爐上進行了為期6 年的風淬法高爐渣干式?；囼?yàn)。試驗流程為: 從高爐排出的1450℃液態高爐渣流入風洞內的?；瘏^(qū)域，在此高壓高速的氣流將熔渣吹散、微粒化。大部分渣粒與安在風洞內的分散板和內壁碰撞( 此時渣粒的溫度已經降到1050℃)而落下，在渣粒下落的過程中從風洞的下部吹入的冷卻空氣使渣粒冷卻到800℃ 并從風洞中排出。排出的?；?jīng)熱篩篩除大顆粒爐渣后，儲存在高溫漏斗內，然后在多段流動層內進行二次熱交換，把?；M(jìn)一步冷卻到150℃左右。NKK和三菱重工合作研究的鋼渣風淬粒化工藝和俄羅斯烏拉爾鋼鐵研究院為查布羅什鋼鐵廠研制的鋼渣風?；蜔崮芑厥昭b置在整體思路上與新日鐵的風淬高爐渣工藝類似。

( 3) 離心粒化法( 轉杯或轉碟法)

這項技術英國、日本、澳大利亞等國均有研究。英國的Keveaner Davy 公司在此技術上頗有建樹。它使用可變速的轉杯對渣液進行?；?。熔渣通過覆有耐火材料的流渣槽從渣溝流至轉杯中心，在離心力作用下被冷卻( 溫降100 ～200℃) ，渣粒碰到?；鲀?nèi)壁時已經足夠硬，不會粘到壁上，這一點因水冷壁的存在得以加強( 溫降約150℃) 。

離心?；ㄔ?jīng)于20 世紀80 年代初期在英國鋼鐵公司Redcar 高爐上進行了為期數年的工業試驗。我國東北大學對該工藝也進行了深入研究，分析了高爐熔渣的?；瘷C(jī)制，研究了轉杯邊緣線速度和熔渣溫度對渣粒平均直徑和質量分布的影響^［7］。

上述水淬?；に嚭透墒搅；に嚕际峭ㄟ^(guò)接觸傳熱或輻射傳熱來回收熔渣顯熱的工藝，屬于物理法。它的特點是能量轉化次數多，熔渣所含高品質能量經過大量介質換熱，回收到的是低溫品質能量，并且溫差越大，熱損失就越大。為了從根本上解決這個問題，化學法回收熔渣熱量的研究勢在必行。

2. 2 化學法處理高爐渣

化學法是將高爐渣的熱量作為化學反應的熱源回收利用。Bisio 等研究將高爐渣顯熱轉化為化學能以達到回收爐渣余熱的目的^［8］。甲烷( CH₄) 和水蒸氣( H₂O) 的混合物在高爐渣高溫?zé)岬淖饔孟聲?huì)生成一定的氫氣( H₂) 和一氧化碳( CO) 氣體，通過此吸熱反應將高爐渣的顯熱轉移出來，化學反應式如下:

CH₄( g) + H₂O( g) = 3 H₂( g ) + CO( g)

生成的氣體進入下一反應器，在一定條件下氫氣和一氧化碳?xì)怏w反應生成甲烷和水蒸氣，放出熱量。高溫甲烷和水蒸氣的混合氣體經熱交換器冷卻，重新返回循環使用，熱交換出來的熱量經處理后可供發電、高爐熱風爐等使用。

日本學者也提出用液態渣的余熱進行混合氣體制氫的方法:

( 1) 甲烷和水蒸氣制氫CH₄( g) + H₂O( g) = 3 H₂( g ) + CO( g)

( 2) 沼氣制氫CH₄( g) + CO₂( g) = 2 H₂( g ) + 2CO( g)

根據熱力學分析，化學法的熱損失僅為物理法的15%^［9］。

中國學者也提出一種基于離心?；b置的煤氣化爐^［10］。煤的氣化是吸熱反應，利用高爐渣的顯熱來保證反應溫度。該方案的煤粉氣化率和煤粉殘?jiān)鼘?duì)于高爐渣利用的影響還需研究。

上述利用化學反應生產可燃?xì)怏w以達到熔渣余熱回收的方案，不但可以省去眾多傳統的余熱回收設備，而且由于能量形式轉換的次數少，爐渣顯熱的熱損失小，同時轉化產物能值高、用途廣。從能源利用的角度來說，它的回收效率大大高于物理法。但是現階段化學法都處于概念設計和理論探索階段，離實際應用還很遙遠，必須加緊研究。

3 結論

( 1) 目前我國高爐渣水淬的幾種方法并沒有改變粒化渣大量耗水的特點，而且浪費了大量的熔渣顯熱資源，硫化物等污染物排放現象依然很嚴重。

( 2) 高爐渣干式?；に嚫淖兞烁郀t渣的傳統處理方法，是煉鐵生產技術的一項進步，所產生的直接效益為不消耗新水、無H₂S 和SO_x排放、爐渣顯熱回收、節省生產水泥時干燥水渣所需能耗，具有極為廣闊的市場前景。

( 3) 從能源利用的角度講，化學法回收爐渣顯熱損失小、效率高，比物理法有前途。但其工藝遠未成熟，尚需大量研究。

參考文獻

［1］ 項鐘庸，王筱留等. 高爐設計－ 煉鐵工藝設計理論與實踐［M］．北京: 冶金工業出版社，2007.

［2］ 胡俊鴿. 國內外高爐爐渣綜合利用技術的發展及對鞍鋼的建議［J］．鞍鋼科技，2003，( 3) : 8 － 11.

［3］ 周繼承，張春霞，酈秀萍等. 中國煉鐵工序能耗現狀及節能技術回顧與展望［C］．北京: 第七屆中國鋼鐵年會: 170 －174.

［4］ 戴曉天等. 高爐渣急冷干式粒化處理工藝分析［J］．鋼鐵研究學報，2007，19 ( 5) : 14 － 19.

［5］ Picking S J ，Hay N ，Roylance T F，et al．New Process for Dry Granulation and Heat Recovery From Blast － Furance Slag ［J］． Ironmaking and Steelmak-__ing，1985，12 ( 1) : 14.

［6 ］ Mayumi YOSHINAGA， Koichi FUJII， Tatsuhiko SHIGEMATSU，et al．Dry Granulation and Solidificationof Molten Blast Furnace Slag ［J］． TransactionsISIJ，1982，22: 823 － 829.

［7］ 劉軍祥等. 高爐渣干法粒化試驗研究［J］．鋼鐵，2010，45 ( 2) : 95 － 98.

［8］ Bisio G．Energy Recovery From Molten Slag and Exploitation of Recovered Energy ［J］． Energy，1997，22: 400 － 550.

［9］ Akiyama T，Oikawa K．Thermodynamics Analysis of Thermochemical Recovery of High Temperature Wastes［J］． ISIJ International，2000，40 ( 3) : 286.

［10］ 劉宏雄． 利用高爐熔渣作熱載體進行煤氣化的探討［J］ . 節能，2004，( 6) : 41 － 43.
